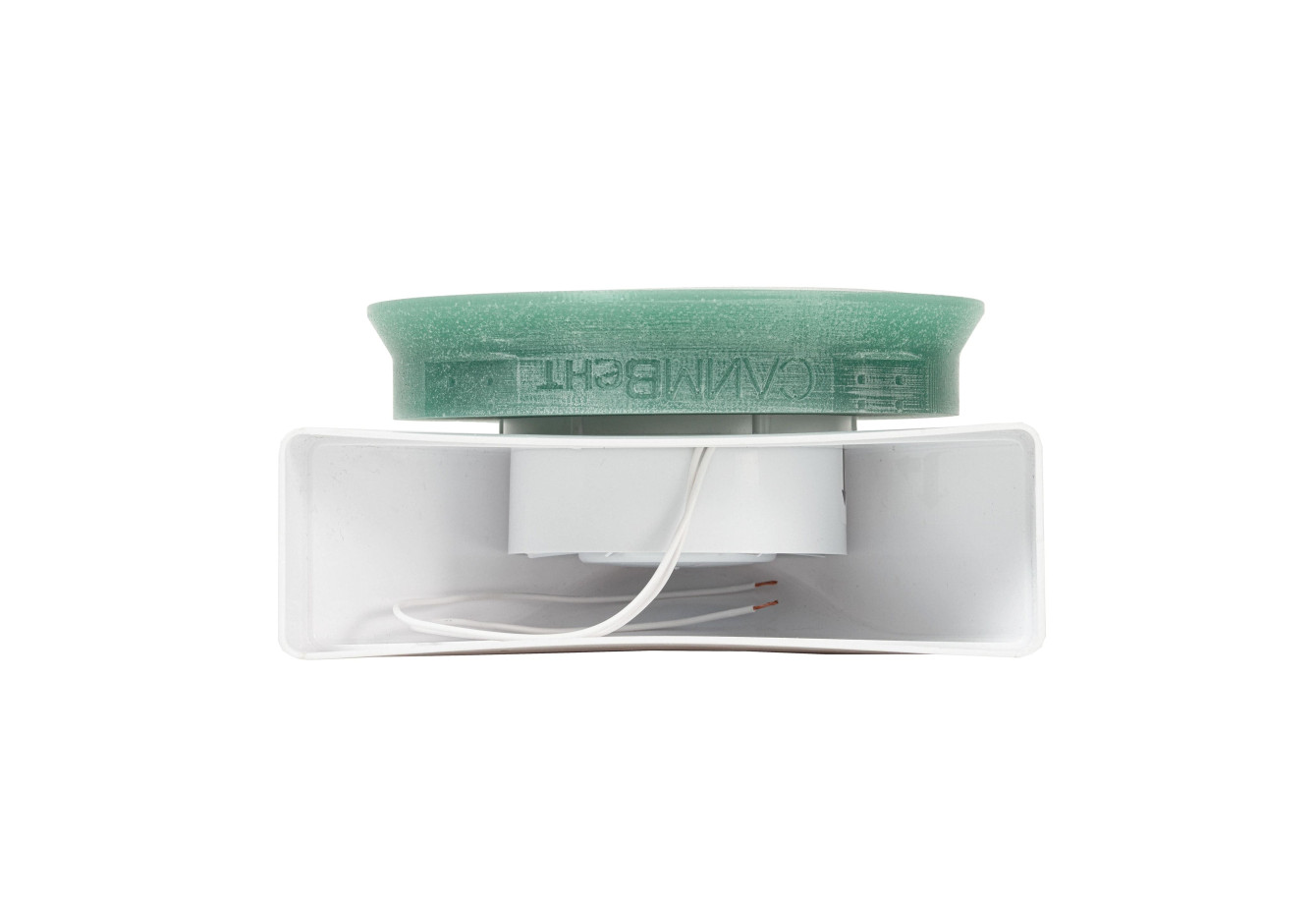

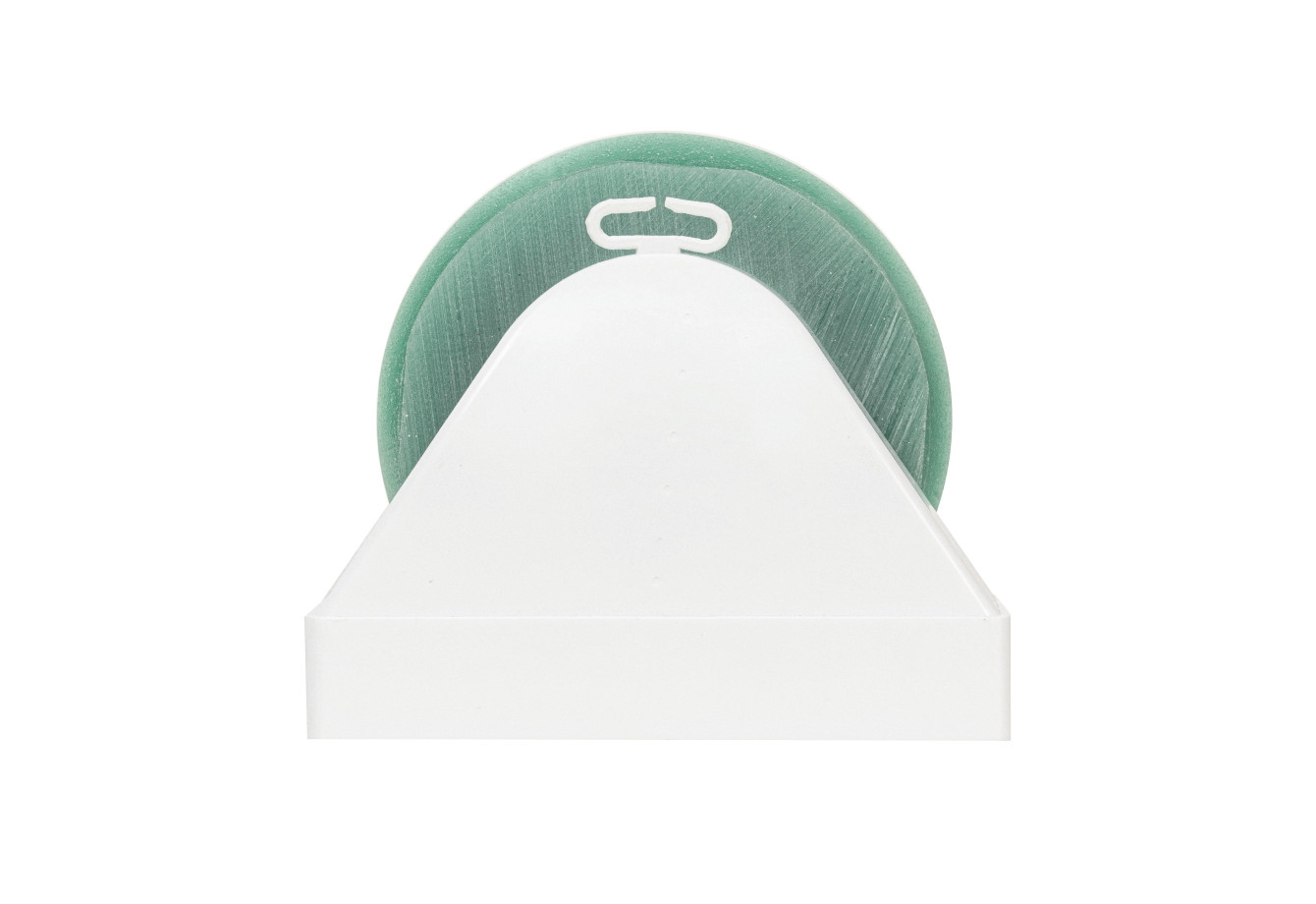

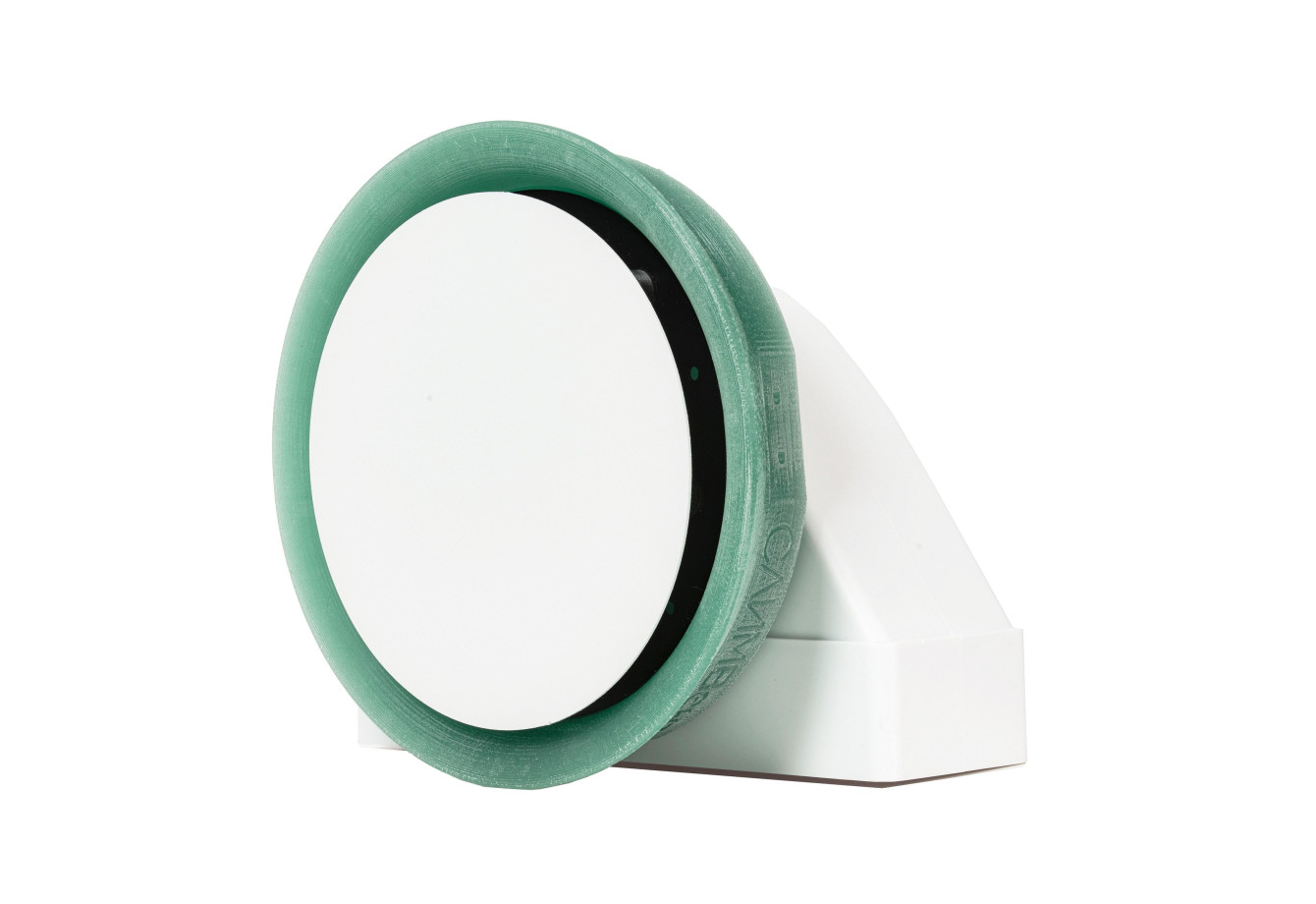

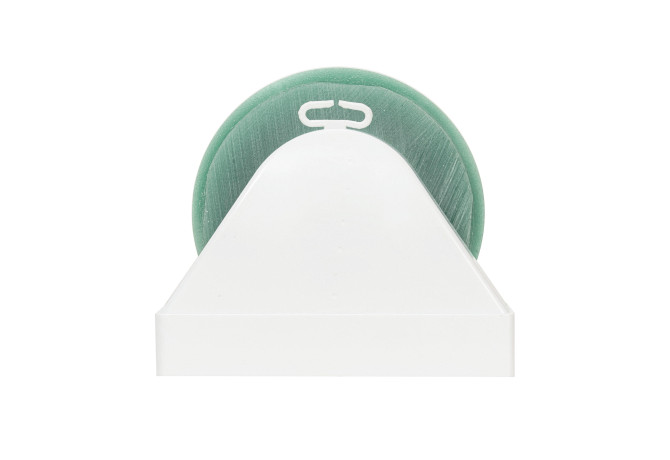

Теневой диффузор с ВЫТЯЖНЫМ ВЕНТИЛЯТОРОМ скрытого монтажа для натяжного потолка СлимВент

Предназначен для периодической или постоянной вентиляции бытовых и сантехнический помещений.

Преимущества:

* Общий габарит по высоте всего 110 мм (С учетом посадки и стыковки с коленом 60х204 Д100 внешней посадки). Габарит диффузора 25мм

* Полностью съемный вентилятор позволяет произвести замену двигателя не демонтируя полотно потолка

* Стыковка с поворотным коленом любого типа (минимальные габариты достигаются с поворотным коленом 60х204 Д100)

* Установка через прижимное кольцо без использования клея

* Простая установка на натяжные и тканевые потолки

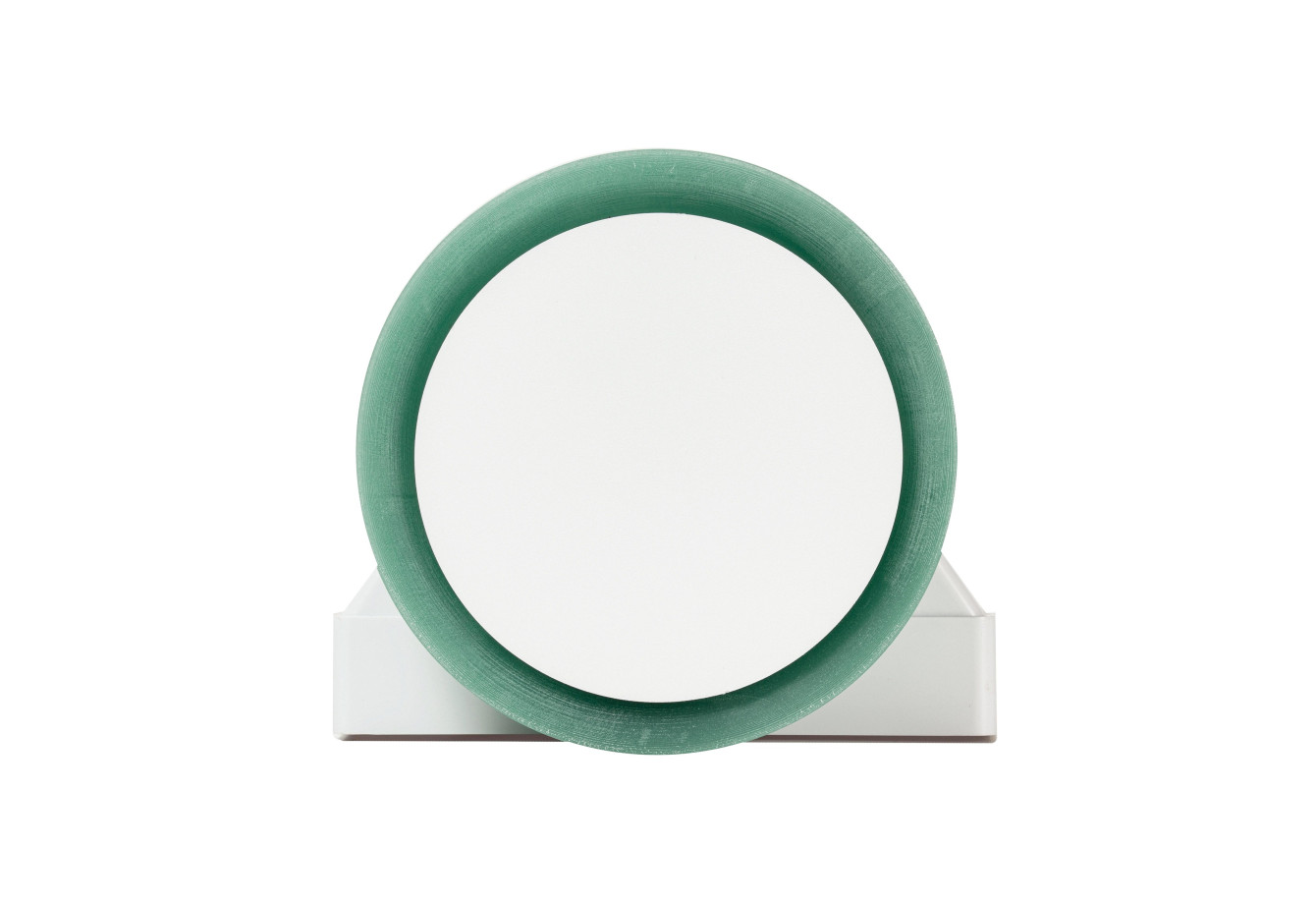

* Декоративная круглая заглушка в цвет белый муар

* Обслуживание и замена двигателя без демонтажа конструкции

Инструкция по установке:

1 шаг: Закрепить вентиляционный поворотный переходник на потолке.

2 шаг: Достать двигатель вентилятора из корпуса диффузора

3 шаг: Установить патрубок диффузора в ответное отверстие поворотного переходника.

4 шаг: Отрегулировать закладные уголки для крепления диффузора к потолку и закрепить основную часть диффузора по уровню с полотном потолка.

5 шаг: Натянуть потолок, предварительно прогрев полотно в месте крепления, закрепить на саморезы черное прижимное кольцо, после вырезать полотно по отверстию канала

6 шаг: Произвести подключение проводов к двигателю вентилятора и установить его на свое место (совместить отверстие на корпусе и провода на вентиляторе)

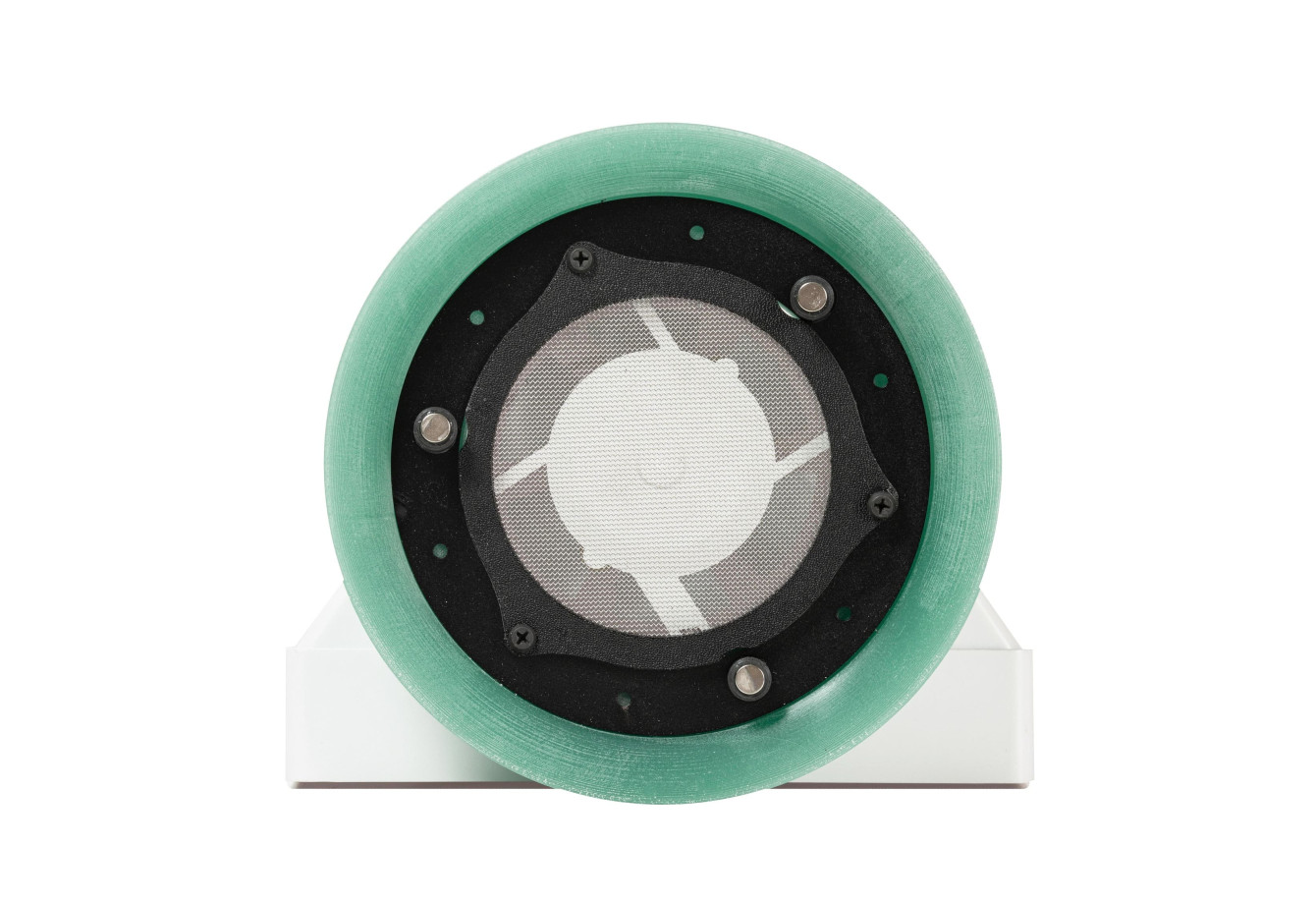

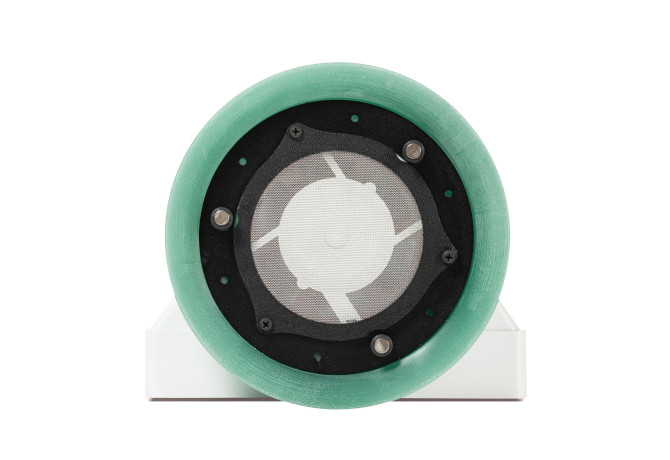

7 шаг: Закрепить удерживающую сетку на саморезы

8 шаг: Установить декоративную панель.

Характеристики вентилятора:

Потребляемая мощность: 15Вт

Производительность: 100м3/ч

Уровень шума: 29дБ

Степень водо-пылезащиты: IP24
